鈕子開關是一種手動控制開關，主要用于交直流電源電路的通斷控制， 但一般用于幾千赫或高達1 兆赫的電路中。具有體積小，操作方便等特點，是比較大型的電子設備中常用的開關。比如影視劇里面大家常看到的飛機操作臺，上面就很多鈕子開關。

鈕子開關的工作原理

在手動操作時, 開關動作可以分為二個階段。第一階段是用手把扳柄向中間扳動, 直至扳柄的垂直位置。這時單刀滑塊的尖頂部也逐漸向中間靠攏, 直至中間位置, 并使壓簧進一步壓縮。扳柄過垂直位置后, 單刀滑塊在壓簧壓力作用下向另一方向快速移動, 并帶動扳柄快速轉向, 這時動觸片即與一邊的定觸腳迅速脫離而與另一邊的定觸腳迅速接通, 這是第二階段。這時觸點的分離速度與壓簧壓力的大小及運動件之間的摩擦力等因素有關, 速度很高。據測試, 從觸點的脫離至重新接通的時間僅毫秒左右, 平均速度達舊毫米秒。這一速度比手動扳動速度或機動測試扳動速度快許多倍。

鈕子開關的種類

操作位置有二位和三位兩種。 鈕子開關的鈕柄種類繁多， 如金屬圓錐鈕柄、 塑料圓錐鈕柄、 熒光鈕柄、 塑套鈕柄、 球形鈕柄、 扁桿鈕柄、鎖桿鈕柄、 波形鈕柄、 槳式鈕柄等。 鎖桿式鈕柄適用于有危險的操作場合。 還有“提拔解鎖” 式鈕柄， 其上加有彈簧， 螺管口端有銑槽。 操作人員須先把鈕柄提起， 而后推向另一位置， 以保證安全工作。

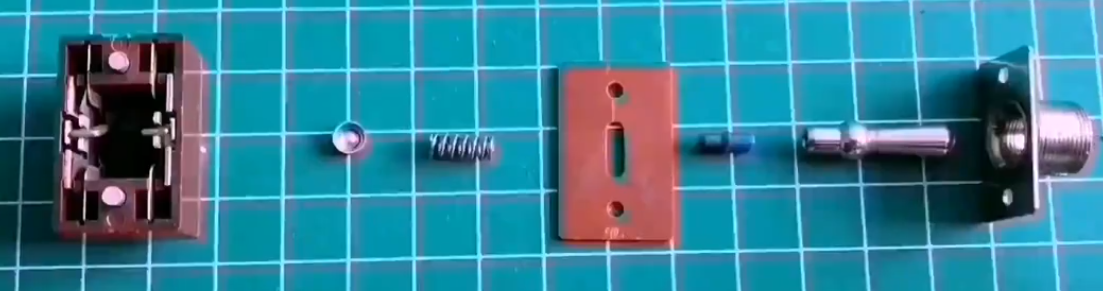

鈕子開關拆解

鈕子開關使用注意點

1.焊接鈕子開關端子時，如果在端子上施加負載，則由于條件不同，可能會導致松動，變形和電特性劣化。

2.使用通孔印刷電路板和非推薦電路板時，由于熱應力的影響會發生變化，因此請事先充分確認焊接條件。

3.兩次焊接時，需要在焊接部件恢復到正常溫度后再進行。 持續加熱可能會使外圍變形，端子松動，掉落并降低電特性。

4.關于焊接條件的設置，需要確認實際的批量生產條件。

5.鈕子開關在直流電阻負載的前提下設計制造。 當使用其他負載時，請另外確認。

6.關于印刷電路板的安裝孔和模式，需要參考產品圖紙中的建議尺寸。

7.鈕子開關應用于由人直接操作開關的結構。 請勿將其用于機械性檢測功能。

8.操作鈕子開關時，如果施加的負載超過指定值，則開關可能會損壞。 注意不要在開關上施加超過規定的力。

9.避免從側面按壓操作部件。

10.對于平軸桿型，盡量按下開關的中心。 對于鉸鏈結構，按下時軸桿按動位置會移動，請?zhí)貏e注意。

11.安裝開關后，因其他零部件的粘結劑硬化等通過蓄熱硬化爐時，請聯系專業人員。

12.如果鈕子開關整機周圍的材料中產生腐蝕性氣體，可能會導致接觸不良等現象，因此請事先充分確認。

13.碳接觸點具有因推壓負荷接觸電阻發生變化的特性，在分壓回路中使用時，請充分確認后再使用。

14.關于密閉型以外的型號，請注意異物的侵入。
