PNP、NPN 是什么

P 表示正、N 表示負。PNP 表示平時為高電位，信號到來時信號為負。NPN 表示平時為低電位，信號到來時信號為高電位輸出。接近開關和光電開關只是檢測電路不同輸出相同。至于PLC 接線，一般用NPN 的較多。

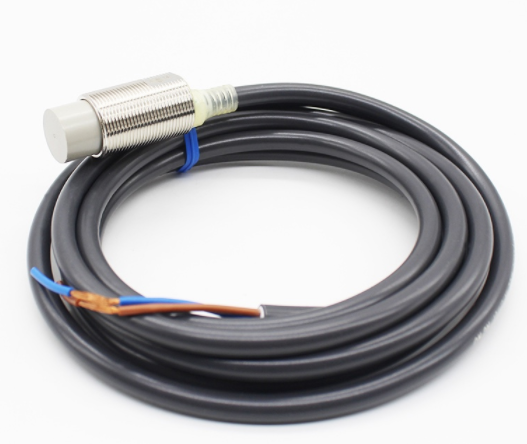

接近開關和光電開關的電源正端接電源正、負接公共端、輸出接PLC 的輸入端。PLC 的輸入類型是分漏式和源式的，前者指的是正信號輸入（可直接用PNP），后者指的是負信號輸入（可直接用 NPN），否則必須用繼電器轉換后輸入。傳感器的型式不一而足，不過一般用得最多的是兩線跟三線的，兩線的跟負載串聯。三線的多為開集極輸出，三根線分別為正負電源和輸出晶體管的集電極。傳感器的 NPN 和 PNP 是根據輸出晶體管的型號來的。NPN 的負載是接在正電源與集電極之間，而PNP 是接在集電極與負電源之間的。要用萬用表來判斷傳感器的型號，需要先給它一個負載，再根據它的輸出電壓來判斷。

PNP 與 NPN 型傳感器其實就是利用三極管的飽和和截止，輸出兩種狀態，屬于開關型傳感器。但輸出信號是截然相反的，即高電頻和低電頻。NPN 輸出是低電頻 0，PNP 輸出的是高電頻

PNP 與 NPN 型傳感器（開關型）分為六類：

1、NPN-NO（常開型）

2、NPN-NC（常閉型）

3、NPN-NC+NO（常開、常閉共有型）

4、PNP-NO（常開型）

5、PNP-NC（常閉型）

6、PNP-NC+NO（常開、常閉共有型）

PNP 與 NPN 型傳感器一般有三條引出線，即電源線VCC、0V 線，out 信號輸出線。

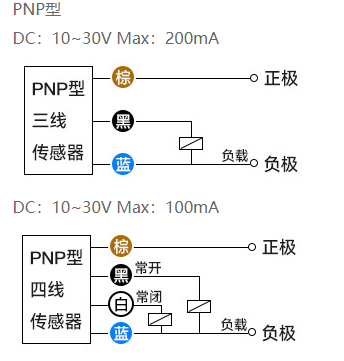

PNP類

PNP 是指當有信號觸發時，信號輸出線out 和電源線 VCC 連接，相當于輸出高電平的電源線。對于 PNP-NO 型，在沒有信號觸發時，輸出線是懸空的，就是 VCC 電源線和 out 線斷開。有信號觸發時，發出與 VCC 電源線相同的電壓，也就是 out 線和電源線 VCC 連接，輸出高電平 VCC。

對于 PNP-NC 型，在沒有信號觸發時，發出與VCC 電源線相同的電壓，也就是out 線和電源線 VCC 連接，輸出高電平 VCC。當有信號觸發后，輸出線是懸空的，就是 VCC 電源線和 out 線斷開。對于 PNP-NC+NO 型，其實就是多出一個輸出線OUT，根據需要取舍。

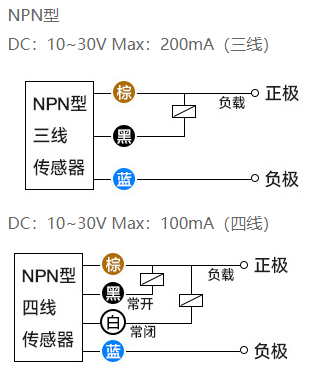

NPN類

NPN 是指當有信號觸發時，信號輸出線out 和 0v 線連接，相當于輸出低電平，ov。對于 NPN-NO 型，在沒有信號觸發時，輸出線是懸空的，就是0v 線和 out 線斷開。有信號觸發時，發出與 OV 相同的電壓，也就是 out 線和 0V 線連接，輸出輸出低電平 OV。對于 NPN-NC 型，在沒有信號觸發時，發出與0V 線相同的電壓，也就是out 線和 0V 線連接，輸出低電平 0V。當有信號觸發后，輸出線是懸空的，就是0V 線和 out 線斷開。對于 NPN-NC+NO 型，和 NPN-NC+NO 型類似，多出一個輸出線 OUT，及兩條信號反相的輸出線，根據需要取舍
