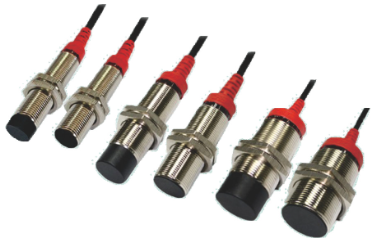

電感式接近開關工作原理

電感式接近開關是一種有開關量輸出的位置傳感器，它由LC高頻振蕩器和放大處理電路組成，利用金屬物體在接近這個能產生電磁場的振蕩感應頭時，使物體內部產生渦流。這個渦流反作用于接近傳感器，使它振蕩能力衰減，內部電路的參數發生變化，從而達到檢測的目的  。

電感式接近開關和電容式接近開關的區別

電感式接近開關和電容式接近開關的區別主要體現在以下幾個方面：

1. 檢測原理不同：電感式接近開關是基于電感量變?cè)恚弥車艌?chǎng)變化時電感的變化來檢測物品是否靠近或離開的。而電容式接近開關則是基于電容量變?cè)?，利用物品靠近時，電容值發生變化來檢測物品靠近或離開的。

2. 檢測材質不同：電感式接近開關只能用于檢測金屬材料，例如鐵等。當導電物體在接近能產生電磁場的振蕩感應頭時，使物體內部產生渦流，這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。而電容式接近開關可以檢測到金屬、絕緣體和液體等物品，因?yàn)殡娙菔浇咏_關是基于物品對電容的影響來實現檢測，而物品的電容是與它的介電常數有關的，而不是與它的導電性質有關的。

3. 耐環境能力不同：電感式接近開關在惡劣環境下表現良好，如高溫、濕度、塵埃和振動環境。電容式接近開關也能適應一定程度的惡劣環境，但對于高溫和濕度可能需要更多的防護措施。

4. 檢測方式不同：電感式接近開關是通過電磁感應來檢測金屬物體的靠近，不能檢測絕緣體。而電容式接近開關則可以檢測到金屬、絕緣體和液體等物品。

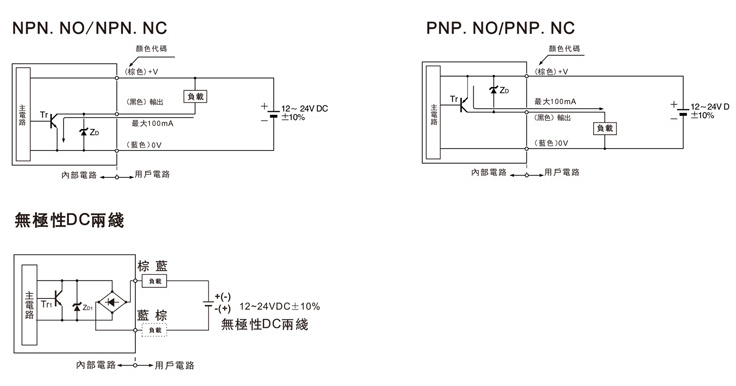

電感式接近開關電路圖

電感式接近開關檢測對象

電感式接近開關的檢測對象主要是金屬物體。它利用電磁感應原理來工作，當導電物體如鐵等在接近能產生電磁場的振蕩感應頭時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷  。

電感式接近開關怎么判斷好壞

電感式接近開關的好壞可以通過以下方法進行判斷：

1. 首先，了解開關的接法和輸出類型。常見的三線制電感式接近開關，分為NPN和PNP兩種接法，棕色線接電源正極，藍色線接電源負極，黑色線是信號輸出線。

2. 使用萬用表進行測試。在通電狀態下，選擇一個直流電壓檔位，用一個物體靠近接近開關，觀察黑色線輸出的是正極還是負極，從而確定是PNP還是NPN。如果黑色線沒有輸出，則說明接近開關可能壞了。

3. 繼電器試驗。如果沒有萬用表，可以用繼電器進行測試。將黑色線接入繼電器線圈，然后從正極接一根線進線圈，如果繼電器動作則說明接近開關是好的，如果繼電器沒有動作則說明接近開關可能壞了。

4. 通電測試。最直接的判斷方法就是給電感式接近開關上電，然后在電源端加上相應的電壓，用一個金屬物體接近開關感應區，再用萬用表或假負載測試，看看開關是否正常工作。有些接近開關是有工作指示燈的，可以直觀的看出接近開關的工作情況。

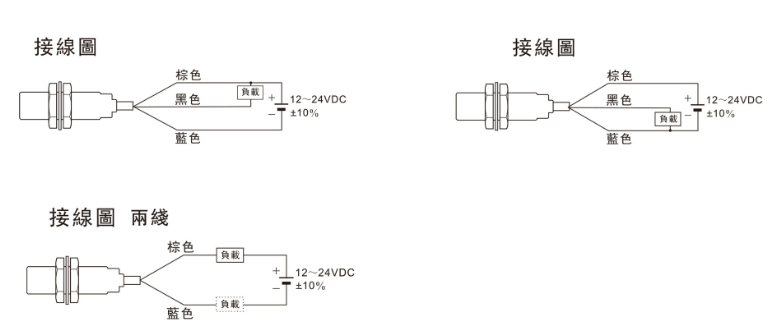

電感式接近開關接線圖

電感式接近開關的用途

電感式接近開關是一種廣泛應用的傳感器，其主要用途包括：

1. 運動控制：電感式接近開關可以用于檢測物體的位置和運動狀態。在機器人技術中，該開關可以用于檢測機器人手臂的位置和運動軌跡，實現精確的控制和操作。在工業自動化中，電感式接近開關可以用于檢測傳送帶上物體的位置，實現自動分揀和定位。

2. 安全保護：電感式接近開關也可以用于安全保護裝置的設計，例如門禁系統、防盜系統等。當有人靠近門或窗戶時，接近開關會感應到人體的接近，并及時觸發報警或關閉門窗，起到保護人員和財產安全的作用。

3. 物體計數：電感式接近開關可以用于物體計數器的設計。例如在流水線上，可以通過電感式接近開關檢測到每個物體的通過，從而實現對物體數量的計數和統計。

電感式接近開關的作用

電感式接近開關是一種功能強大的傳感器設備，它既具有無觸點開關的特性，同時也具備傳感性能。這種開關的動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強，并且還具有防水、防震、耐腐蝕等特點。

電感式接近開關的核心部分是一個LC高頻振蕩器和放大處理電路，當金屬物體接近這個能產生電磁場的振蕩感應頭時，物體內部就會產生渦流。這個渦流反作用于接近開關，使其內部的電路參數發生變化，從而識別出有無導電物體靠近，并輸出相應的信號。

電感式接近開關的主要作用是感知物體的接近或離開，并輸出相應的信號。它在工業自動控制、機器人技術、智能家居等領域發揮著重要的作用。例如，在機器人技術中，可以通過電感式接近開關來檢測機器人手臂的位置和運動軌跡，從而實現精確的控制和操作；在工業自動化中，可以通過電感式接近開關來檢測傳送帶上物體的位置，實現自動分揀和定位。此外，電感式接近開關也可以用于安全保護裝置的設計，例如門禁系統、防盜系統等。
