非門電路原理

非門電路，也被稱為邏輯否定電路、反相器或倒相器，是邏輯電路的基本單元。它有一個輸入端和一個輸出端。當其輸入端接收到高電平（邏輯1）信號時，輸出端會輸出低電平（邏輯0）信號；相反，如果輸入端為低電平（邏輯0），則輸出端會輸出高電平（邏輯1）。簡單地說，非門電路能夠?qū)⑤斎胄盘栠M行反轉后輸出。

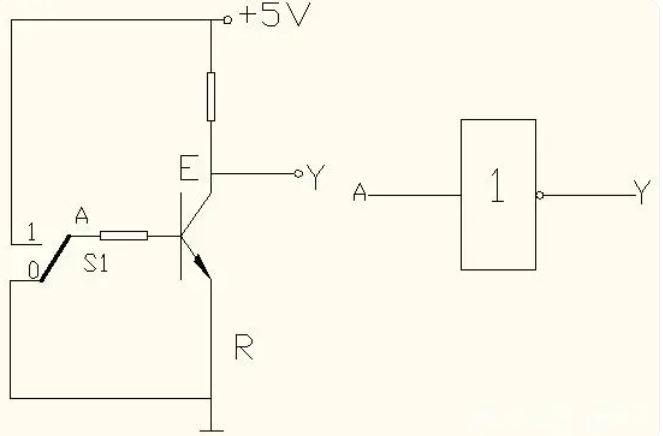

非門電路符號

非門的邏輯函數表達式

非門電路的邏輯功能是什么

非門電路，也被稱為反相器或倒相器，是邏輯電路的基本單元。它的主要邏輯功能是將輸入信號進行反轉后輸出。例如，當其輸入端接收到高電平（邏輯1）信號時，輸出端會輸出低電平（邏輯0）信號；相反，如果輸入端為低電平（邏輯0），則輸出端會輸出高電平（邏輯1）。

此外，非門電路還可以實現一些其他的邏輯功能。例如，在脈沖操作中，當向非門施加脈沖信號時，它將分別為高電平和低電平打開和關閉。這種特性使得非門電路可以用于構建更復雜的電路和程序，如時鐘脈沖序列等。

值得注意的是，非門只是邏輯電路中的一種基本組件，實際在數字電路中，往往需要與其它邏輯門（如與門、或門等）聯合使用，以實現更為復雜的邏輯功能。

二極管非門電路

二極管非門電路是一種常見的邏輯門電路，它的基本功能是將輸入信號進行反轉后輸出。這種反轉操作是通過利用二極管的單向?qū)щ娞匦詠韺崿F(xiàn)的。

在具體的工作原理方面，可以舉一個例子來說明：假設輸入電壓為5伏，正電源為10伏，負電源為-10伏，負載電阻為100歐姆。當輸入電壓為高電平時，與輸入電壓相反的二極管被正向偏置，導通電流，輸出電壓為低電平。此時，正向偏置的二極管上的電壓降約為0.7伏，導致輸出電壓降低到約0.7伏。而當輸入電壓為低電平時，與輸入電壓相同的二極管被反向偏置，截斷電流，輸出電壓為高電平。此時，負載電阻上沒有電流通過，輸出電壓等于正電源電壓，即10伏。

值得注意的是，分立的半導體二極管、三極管和MOS管以及電阻等元件都可以組成門電路，這類電路被稱為分立元件門電路。在實際的數字電路中，往往需要與其它邏輯門（如與門、或門等）聯合使用，以實現更為復雜的邏輯功能。
