升壓電路工作原理

升壓電路是一種電力電子電路，可以將直流電從一個電壓轉換為另一個電壓。升壓電路的工作原理是通過控制開關管的導通和截止時間，使電感儲存能量并將其釋放到輸出端，從而將輸入電壓升高到所需的輸出電壓。

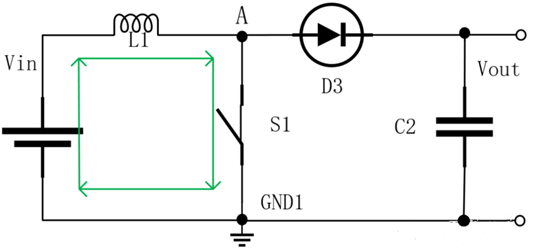

Boost升壓電路是其中一種常見的升壓電路，它主要由控制IC、功率電感和mosfet基本元件組成。

升壓電路計算公式

升壓電路的計算公式涉及到電感、電容、輸入電壓、輸出電壓等參數。具體的計算公式可能因電路類型和設計要求而有所不同，但基本的工作原理都是通過控制開關管的導通和截止時間，使電感儲存能量并將其釋放到輸出端，從而將輸入電壓升高到所需的輸出電壓。

例如，Boost升壓電路中的一種基本計算公式為：Vout = Vin * (1 - D)，其中D是占空比，即開關管導通時間與周期之比。此公式描述了輸出電壓如何隨輸入電壓和占空比變化的關系。

然而，請注意，在實際應用中，設計升壓電路時除了考慮這些基本公式外，還需要考慮元件的選型、電源穩定性、效率等因素。因此，為了獲取準確的計算結果，可能需要更復雜的分析和計算方法。

升壓電路效率

升壓電路的效率是衡量其性能的重要指標之一，它定義為輸出功率與輸入功率之比。然而，不同類型的升壓電路和元件的選擇可能會對效率產生重大影響。

例如，對于穩壓型直流升壓電路，有一種電路可以將一節1.5V的電池升壓至9V，用來取代9V疊層電池使用。這種電路在空載時的輸入電流低于1.2mA，且轉換效率高達60％。

另一方面，一般降壓電路如TPS5450的效率較高，而升壓電路的效率可能不如降壓電路。比如某些升壓電路，即使輸入3V到5V，輸出十幾V，效率也可能并不高。

升壓電路占空比

升壓電路中的占空比是一個關鍵參數，它定義為開關管導通時間與周期之比。在Boost升壓電路中，占空比的計算公式為D=（Vo-Vi）/Vo，其中Vo是輸出電壓，Vi是輸入電壓。

占空比的大小直接影響到電路的輸出電壓和效率。例如，當占空比增加時，輸出電壓也會隨之增加。但是，如果占空比過大，可能會導致電路工作在不連續導通模式（DCM）下，從而影響電路的穩定性和效率。

在實際應用中，為了提高電路的效率和穩定性，通常會限制占空比在一個合適的范圍內。例如，工程上常見的做法是將占空比限制在0.9以下。同時，通過優化電路設計和元件選型等方法，可以進一步降低電路的損耗，提高其工作效率。
