電位器 （英文：Potentiometer）是可變電阻器的一種。通常是由電阻體與轉動或滑動系統組成，即靠一個動觸點在電阻體上移動，獲得部分電壓輸出。

電位器如何接線方法

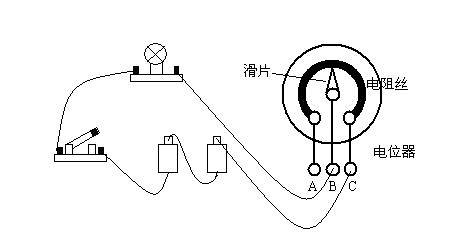

三腳電位器接線方法

對于一般的電位器，靠近中心的是滑片，中心頭里面就是一根電阻絲，跟電阻絲兩端兩個引腳直接連起來，這兩個引腳分別連接輸入信號和地（有些不接），比如一個引腳連輸入信號，另一個管腳接地，此時這電阻絲兩段上就有了總的電阻值，如果用滑片在這根電阻絲上來回滑動就可以獲得變化的阻值了，但是如果輸入和輸出信號接反，那么滑片滑動方向與阻值變化相反。

1、電位器（或微調電阻等等）常規引腳（僅舉例說有3個引腳的電位器），兩頭的電阻值是固定的，中間引腳對任何一端引腳的電阻值是可變的；

2、它等效于從中間引腳起把電位器分成兩個串聯的電阻，串聯總阻值是固定的；

3、因此，如果作為可變分壓電阻用，則一端接輸入電壓，中間端接輸出，余下端接地；

4、如果作為可變電阻用，一端接輸入電壓，中間端接輸出，余下端可懸空，或與中間端連接。

雙聯電位器的接線方法

1、首先一般電位器接線操作首先是1腳接地，然后2腳（也就是中間的引腳）接輸出端，3腳接輸出端。

2、然而其次雙聯電位器的接線方法為1腳和4腳是同時焊接一些接地，而相對于2腳是接左聲道輸出，3腳則緊著接左聲道輸入，5腳其次接右聲道輸出，6腳是接接右聲道輸入就行。所以一般對于這單聯和雙聯的電位器接線方法上大家要區分清楚。
