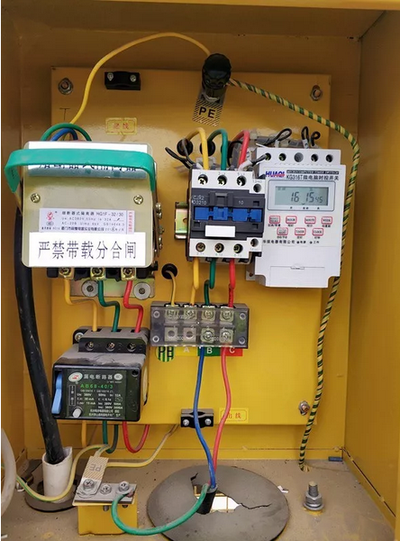

漏電保護器，又稱漏電斷路器，實際上是一種具有漏電保護功能的開關。該開關具有漏電、觸電、過載和短路保護功能，對防止漏電引起的觸電傷亡和火災事故有明顯效果。漏電斷路器將安裝在我們常見的家用配電箱中，以確保人們的人身安全。

理解漏電保護器漏電保護器是一種低壓安全保護電器，是低壓電網中直接和間接觸電的有效保護。斷路器和熔斷器主要用于切斷線路的相間故障。保護動作電流根據線路上正常工作的最大負荷電流確定。電流相對較大，而漏電保護開關反映了系統的剩余電流。在正常運行期間，系統的剩余電流幾乎為零。當發生漏電和電擊時，電路會產生剩余電流。該電流不足以使斷路器和保險絲工作，而漏電保護器將可靠地工作。

漏電保護器的分類根據漏電保護器的工作原理，它可分為兩種類型:電壓型和電流型。電壓型漏電保護器的工作原理是基于故障電壓。由于電壓型漏電保護器的結構比較復雜，容易受到外界干擾，導致運行穩定性差，制造成本高，已經基本消除。漏電保護器在性能上優于電壓型漏電保護器。目前，大多數漏電保護器都是電流型的。

漏電保護器的分類和特點

漏電保護器根據其不同的結構和工作原理，可分為電磁式和電子式。電磁漏電保護器不受電源電壓和環境溫度等外部因素的影響，具有耐壓沖擊力強、對外部磁場干擾小、結構簡單等優點。

在電子漏電保護器中，檢測元件是零序電流互感器。泄漏發生后，其輸出端有電流信號輸出。在電子電路中經過放大和比較后，當漏電流達到工作值時，可以觸發晶閘管導通。當信號產生時，跳閘裝置工作，開關跳閘，切斷電源。本發明雖然存在電源電壓和環境溫度對特性有影響的缺陷，但耐雷電沖擊性差，耐外部磁場干擾性好，結構復雜，進出線不能反向連接，制造簡單，靈敏度高，價格低廉。特別是隨著電子技術的飛速發展以及集成電路和集成模塊的廣泛應用，電子漏電保護開關也得到了廣泛的應用。

漏電保護器的分類和特點；首先，根據其保護功能和結構特點分類:

1.漏電斷路器:漏電繼電器由零序電流互感器和繼電器組成。它只具有檢測和判斷的能力，來自繼電器觸點的信號，來自控制斷路器或交流接觸器的聲光信號，以切斷電源或控制信號元件。

2.漏電斷路器:漏電繼電器具有漏電保護和過載保護功能。有些產品是通過在斷路器上增加漏電保護部件制成的。

3.漏電開關:漏電開關由零序電流互感器、漏電跳閘裝置和度開關組成。安裝在絕緣外殼內，具有漏電保護和手動開關電路功能。

4.漏電保護插座:漏電保護插座由漏電或漏電開關和插座組成。

二、按工作原理分類:

1.電壓型:電壓型漏電保護器檢測到的信號是對地電壓的大小。由于它不可克服的缺點，它基本上不在電網中使用，只在一些電氣設備中有一定的價值。

2.電流動作型:電流動作型漏電保護器是基于檢測漏電和電擊電流信號。檢測元件是零序電流互感器。該保護器可以方便地安裝在電網的任何地方，不改變電網的運行特性，性能優越，動作可靠，不易損壞，是目前市場上廣泛推廣使用的漏電保護器。電流動作型漏電保護器又稱剩余電流漏電保護器、漏電動作保護器、差動電流動作保護器或接地故障動作保護器。這里的泄漏電流指的是受保護主電路電流的相量和，即受保護主電路的電流定時值的代數和。

三、根據中間環節的結構特點分類:

1.電磁型:電磁漏電保護器的中間環節是電磁機構，有電磁模糊器和靈敏繼電器兩種形式。它的特點是沒有電子放大電路和輔助電源。電磁漏電保護器采用電磁電子元件，具有很強的抗過流沖擊和過壓沖擊的能力。

2.電子式:電子漏電保護器的中間環節是由電子器件組成的電子電路，包括分立元件電路和集成電路。在泄漏信號被處理和比較后，晶閘管被觸發或晶體管開關電路被接通，泄漏模糊器的線圈被接通以使泄漏保護動作。其特征在于控制電路需要輔助電源。

四、按額定漏電動作電流值分類:

1.高靈敏度漏電保護器:額定漏電動作電流為30MA以上，可作為間接接觸觸電保護或直接接觸觸電保護的補充保護。

1.中靈敏度漏電保護器:額定漏電動作電流為30MA-1000MA。它只能用于間接接觸保護或防止電氣火災事故和接地短路故障。

2.低靈敏度漏電保護器:其額定漏電動作電流大于1000毫安，只能用于間接接觸保護或防止電氣火災事故和短路故障。

五、按行動分類:

1、瞬時(也稱快速)漏電保護器，即動作時間快，一般動作不超過0.2S..

2.延時型漏電保護器:在漏電保護器的控制電路中增加一個延時電路。通常，延遲范圍為0.2S。

3.逆時限漏電保護器:隨著工作電流的增加，漏電保護器的工作時間將在一定范圍內縮短。通用電子漏電保護器具有一定的逆時限特性。

六、按主開關電路和電流極數分類
