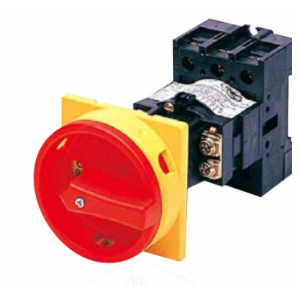

凸輪開關的典型意義 凸輪開關是由多組結構相同的接觸元件疊加而成的多回路控制電器。它主要用于控制電路的轉換和電氣測量?jī)x表的轉換，也可用于控制小容量異步電動機的起動、換向和調速。常用的凸輪開關包括LW2、LW5、LW6、LW8系列等。LW5系列凸輪開關適用于交流50Hz、電壓500伏和DC電壓440伏電路，用于電氣控制電路轉換和電壓380伏、5.5千瓦及以下三相籠型異步電動機的直接控制。LW5系列凸輪開關的外觀如圖15-16所示。

圖15-16 LW5系列凸輪開關

(a)出庭。凸輪開/關觸點示意圖

凸輪開關的型號和含義如下:

凸輪開關主要由接觸系統、操作機構、轉軸、手柄、定位機構等部件組成。接觸系統由許多接觸元件組成，每個接觸元件有一個絕緣基座，每段絕緣基座有三對雙斷點觸點，每個凸輪由一個支架操作。操作時，手柄帶動轉軸和凸輪一起轉動，凸輪推動觸點接通或斷開。由于凸輪的形狀不同，當手柄處于不同位置時，接觸點被不同地分開和組合，從而達到切換電路的目的。

凸輪開關模型介紹 電流和電壓的使用在生活中是額定的，并且使用量在每個國家是不同的。然而，在工業生產中，不同車間在生產過程的不同步驟中使用的電流和電壓不一定是相同的，并且電流和電壓需要連續轉換。凸輪開關解決了這個問題。凸輪開關可以將電流和電壓轉換成不同的電流和電壓。通用轉換器有多種類型，小型轉換器是科普常用的類型。

LW5系列凸輪開關

該系列轉換開關適用于DC、交流50Hz、電壓500伏及以下的電路，主電路或電氣測量?jī)x器的轉換開關，配電設備的遙控開關。它也可用作容量為5.5千瓦或以下的伺服電機和三相交流電機的啟動、換向或變速開關。根據接觸裝置的檔位數量，轉換開關系列有21種類型，如1-16和18、21、24、27、30等。，其中16檔及以下為單列轉換開關；18檔及以上是三排轉換開關。根據保護形式，有開放式和保護式。根據手柄的類型，有四種類型:旋鈕、普通、機床和槍。根據手柄的操作方式，可分為兩種類型:獨立型和定位型。所謂的獨立型是指當手在某個位置移動手柄后釋放手柄時，手柄自動返回到其原始位置。然而，定位類型是指當用手將手柄拉到某一墻壁后，松開手時手柄仍然停留在該位置。凸輪開關的操作位置用角度表示，它們將顯示在凸輪開關的“定位特征表”上。

LW5 5.5kW千瓦手動轉換開關

該開關是LW5系列凸輪開關的衍生產品，可替代HZ3型轉換開關。這種轉換開關適用于交流50-60Hz、電壓500伏及以下的電力線。功率為5.5千瓦及以下的電機用作雙速電機的直接啟動開關、可逆轉換開關或變速開關。

LW6系列凸輪開關

該系列轉換開關適用于交流50Hz、電壓380伏及以下或DC 220伏及以下、電流5A及以下的交流/DC電路。它們用于電氣控制電路的轉換、電氣測量?jī)x器的轉換和配電設備的遙控開關。它們也可用于控制380伏及2.2千瓦以下的小容量三相感應電動機，這些電動機不經常啟動和停止。

lwl L2-16系列小型凸輪開關

該開關適用于交流50(或60)赫茲、電壓高達380伏、DC電壓高達220伏的電路作為主控制開關，或者適用于直接功率控制為5.5千瓦及以下的三相籠型感應電動機。

普通開關只能接通電流，但不能將電流和電壓相互轉換。cam開關實現了這一功能，可以將不同的電流和電壓相互轉換。以上主要介紹四種凸輪開關。不同類型的開關可以轉換不同的電流和電壓，所用的電流、電壓和功率也不同。當選擇不同類型的凸輪開關時，應根據使用的電流和電壓進行選擇。
