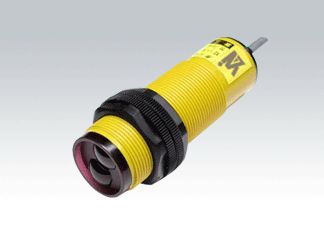

紅外光電開關原理

紅外光電開關有兩種類型:反型和反射型。反射式光電開關將物體發射的紅外線反射到光電開關，并被光電開關接收以判斷是否有物體。如果有物體，光電開關接收紅外線，其觸點動作，否則觸點復位。

對向光電開關由獨立的發射器和接收器組成。當沒有障礙物時，接收器接收發射器發射的紅外線，其觸點移動；當有物體阻擋時，接收器不能接收紅外線，并且其觸點復位。

光是一種電磁波，具有無線電波和x光的特性。它的傳輸速度約為300000公里/秒，所以在傳輸?shù)乃查g就能被它接收到。紅外光電開關利用近紅外線和人眼不可見的紅外線(波長為780納米-1毫米)來探測和辨別物體。光電器件瞬間發出的微弱光束可以安全、可靠、準確地發射和接收。

紅外光電開關的重要功能是處理光的強度變化:利用光學元件改變傳播介質中間的光束；用光束反射物體；因此光束在發射很長一段距離后立即返回。紅外光電開關由發射器、接收器和檢測電路組成。發射器瞄準目標發射光束，光束通常來自發光二極管和激光二極管。光束被連續發射或者脈沖寬度被改變。脈沖調制光束的輻射強度在發射過程中被選擇多次，并且不會間接射向目標。接收器由光電二極管或光電晶體管組成。在接收器的前面，安裝了光學元件，如透鏡和光圈。它的后面是一個檢測電路，可以過濾出有效的信號并應用這些信號。

紅外光電開關的分類 按結構分類

根據結構，紅外光電開關可分為三種類型:放大器分離型、放大器內置型和功率內置型。

放大器分離型是將放大器與傳感器分離，由專用集成電路和混合安裝工藝制成。由于傳感器具有超小尺寸和多品種的特點，放大器具有更多的功能。因此，這種類型使用接線盒連接，可用于交流和DC電源。具有通斷延時功能，可設置亮、聲開關，可控制6種輸出狀態，有觸點和電平兩種輸出模式。

內置放大器集成了放大器和傳感器，采用專用集成電路和表面貼裝工藝制造，使用直流電源工作。其響應速度情況(0.1毫秒和1毫秒)可以檢測到狹窄和高速運動的物體。改變電源的極性可以打開和關閉，并且可以設置自診斷穩定工作區域指示器。電壓和電流輸出方式都可以防止相互干擾，系統安裝非常方便。

電源內置型由集成放大器、傳感器和電源裝置，采用專用集成電路和表面貼裝工藝制成。一般采用交流電源，適合在生產現場代替接觸式行程開關，可直接用于高壓控制電路。自診斷穩定工作區指示燈也可自行設置，輸出配有固態繼電器或繼電器常開常閉觸點，可防止相互干擾，并可緊密安裝在系統中。

紅外光電開關的應用 光電開關和接近開關的使用已經遠遠超出了一般的行程控制和極限保護，可以用于許多場合，如高速計數、速度測量、液位控制、物體存在檢測、零件尺寸檢測等。
