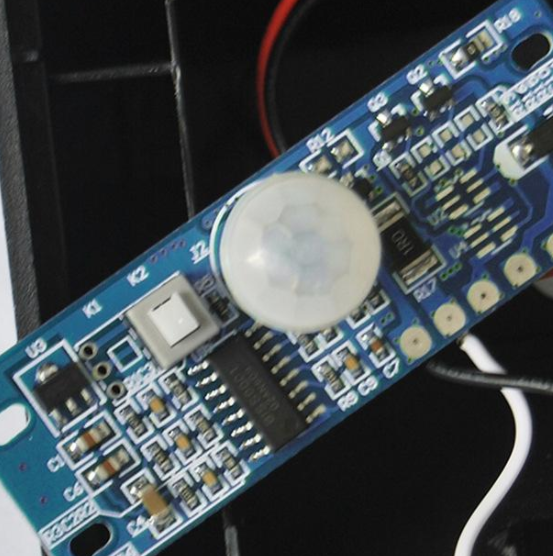

PCB設計是入行工程師必須掌握的一門技能，也是PCB打樣前重要的關鍵環節。同時，PCB電路板上選擇的輕觸開關等電子元器件設計常見問題有哪些需要注意

1、使用請輕觸開關的PCB板如何選擇？

PCB板的選擇必須在滿足設計要求與生產的可用性和成本之間取得平衡。設計要求包括電氣和機構部件。在設計超高速PCB板時，材料問題通常更為重要。就電氣而言，必須注意介電常數和介電損耗是否在設計頻率中組合。

2、按鍵開關在PCB上設計如何避免高頻干擾？

可用于拉高速信號和模擬信號之間的距離，或在模擬信號旁邊添加接地保護/分流走線。還要注意對模擬地的數字噪聲干擾。

3、在高速設計中，如何解決信號完整性問題？

信號完整性基本上是阻抗匹配的問題。解決方案是依靠終止并調整拓?fù)涞牟季€。

4、如何實現差分配線模式？

差分對的布線要注意：一是兩條線的長度應該盡可能長，二是兩條線保持平行。有兩種平行方式，一是兩條線在同一布線層（并排）中行走，二是兩條線在上下相鄰的兩層（上下）行走。

5、時鐘信號線只有一個輸出端，如何實現差分接線？

要使用差分接線，信號源和接收端都必須是差分信號才有意義。

6、可以在接收端的差分線對上添加匹配電阻嗎？

通常增加接收端差分線對之間的匹配電阻，其值應等于差分阻抗的值這樣量會更好。

7、為什么差分對的接線接近并平行？

所謂的適當接近是因?yàn)樵撻g隔影響差分阻抗的值，這是差分對設計中的重要參數。還需要并聯以保持差分阻抗的一致性。如果兩條線路差分不一致，這將影響信號完整性和時間延遲。

8、如何處理實際布線中的一些理論沖突問題？

基本上，將模數/數字分成隔離是正確的。應注意，信號布線不應穿過分段的位置，并且不要讓電源和信號回流電流路徑過大。晶體振動是模擬正反饋振蕩電路，必須滿足環路增益和相位的規格。
