本文提供12*12插腳輕觸開關的尺寸規格書

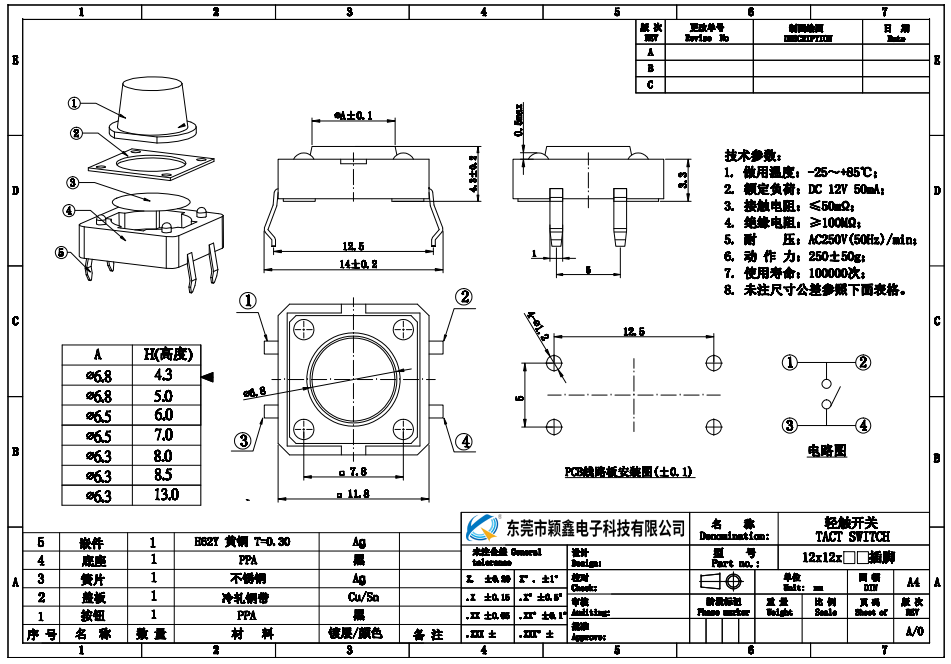

12*12輕觸開關尺寸圖

產品規格書內容

一、適用范圍

      適用于額定電壓為DC40V、額定電流為50mA、行程在0.25土0.1mm,具有觸覺反饋機構的輕觸按鈕開關。供彩色電視機、黑白電視機、收錄機、計算機等電子和通信設備中通斷和轉換電路用。

二、結構尺寸

  開關的結構、外形、安裝和連接尺寸按設計圖紙規定。

三、外觀質量

開關各部位應加工良好，無生銹，傷痕，破裂，電鍍不良，剝離等現象。開關動作應正常，換位應清晰。

四、按力

    開關的按力值為：2.5±0.5N。

五、電路通斷

開關電路應能正常通斷

六、按觸電阻

     開關閉合接點間的接觸電阻應為≤20mV。試驗電壓DC2-6V，試驗電流0.1A

七、絕緣電阻

     開關相鄰而不相接的接點間以及接點與其它金屬件之間的絕緣電阻應為＞100MV。試驗電壓DC100±15V，測試環境條件20℃，67%。

八、耐壓

     開關相鄰而不相接的接點間以及接點與其它金屬件之間，應能經受AC250V、1min,漏電流￡0.5mA，無擊穿和飛弧現象。

九、觸點抖動

  開關在轉換時的觸點抖動時間應≤10ms。

十、驅動件強度

     在開關驅動件頂端面的中央，朝按壓方向施加30N的力，持續15S。外觀應無損壞，電路應能正常通斷。

十一、接線端強度

  開關接線端應能承受10N軸向拉力的作用10 S。試驗后接線端應無脫落、破損，開關應能動作。外觀應無損傷，電路應能正常通斷。

十二、振動

  頻率為10~500Hz，加速度為50.0m/s2,三個互相垂直的軸線方向,每次掃描時間為11min,共5次循環。外觀應無損傷，接觸電阻≤20mV，電路應能正常通斷。

十三、沖擊

  加速度為500m/s2,脈沖持續時間11ms，三個軸線的每個方向上，每個方向三次，共18次。外觀應無損傷，接觸電阻≤20mV，電路應能正常通斷。

十四、高溫

  260℃，72h，在正常大氣條件下恢復1h檢查。外觀應無損傷；接觸電阻≤20mV；絕緣電阻應為＞100MV；耐壓應能經受AC250V、1min,漏電流￡0.5mA，無擊穿和飛弧現象；按力值2.5±0.5N；驅動件強度為朝按壓方向施加30N的力，持續15S無損傷，通斷正常；接線端應能承受10N軸向拉力的作用10 S，無損傷，通斷正常。
